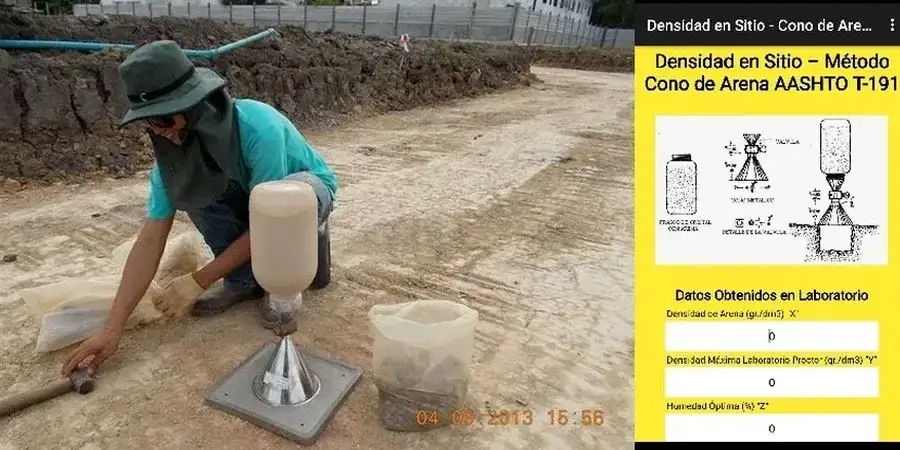

El procedimiento comienza con la placa base asentada firme sobre la superficie nivelada y el frasco calibrador invertido, listo para liberar la arena Ottawa estandarizada que fluye hacia la excavación. Medir la densidad in situ con este método implica extraer entre 1.500 y 2.000 gramos de suelo del punto de control, secarlo completamente y determinar su peso unitario húmedo, para luego contrastarlo contra la densidad máxima seca obtenida en laboratorio mediante el ensayo Proctor modificado. En Santiago, donde los suelos presentan una matriz granular con bolones dispersos típica de los depósitos aluviales del río Mapocho, la elección del tamaño del orificio de la placa base es crítica para evitar errores sistemáticos. Nuestro equipo técnico calibra diariamente la densidad de la arena patrón antes de cada serie de ensayos, siguiendo procedimientos que cumplen con la norma chilena y con los estándares ASTM para este método.
Un control de densidad con cono de arena bien ejecutado en las gravas de Santiago puede prevenir el 70% de los asentamientos post-sísmicos por licuación localizada.
Metodología y alcance
Consideraciones locales
El crecimiento de Santiago hacia los faldeos precordilleranos y las terrazas aluviales del sector oriente durante las últimas tres décadas ha multiplicado la construcción de condominios sobre rellenos mal controlados. La expansión urbana sobre terrenos que antiguamente eran canteras o pozos de extracción de áridos representa un riesgo geotécnico latente: si esos rellenos no fueron compactados por capas con verificación mediante cono de arena, la probabilidad de colapsos por humedecimiento o asentamientos diferenciales bajo cargas estructurales se dispara. En proyectos de pavimentación sobre suelos finos de la zona sur de la capital, un control de densidad deficiente deriva en deformaciones permanentes que agrietan la carpeta asfáltica en menos de tres años. La verificación temprana con este método evita sobrecostos por refuerzo de losas o tratamientos de mejoramiento posteriores, especialmente en sectores donde el nivel freático oscila estacionalmente.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Normativa aplicable
El control de compactación mediante el método del cono de arena en Santiago se efectúa según las normas NCh 1516 Of79, NCh 1516, NCh 433 Of1996 Mod.2009 (sismo) y el Manual de Carreteras Vol. 8 del MOP.
Servicios técnicos asociados
Control de compactación en rellenos estructurales
Verificamos la densidad alcanzada en cada capa de relleno bajo losas de fundación, radieres y contrapisos, asegurando el cumplimiento del porcentaje de compactación exigido en los planos de cálculo.
Auditoría de bases y subbases granulares
Ejecutamos ensayos de densidad en terreno para la recepción de subbases de pavimentos flexibles y rígidos, antes de la colocación de la mezcla asfáltica u hormigón, conforme al Manual de Carreteras.
Verificación de zanjas y rellenos de excavación
Controlamos la compactación de rellenos en zanjas para servicios sanitarios y de gas, donde un colapso por mala compactación puede provocar roturas en las tuberías y socavones en la superficie.
Parámetros típicos
Preguntas frecuentes
¿Qué tipo de suelo permite medir el ensayo de cono de arena con buena precisión en Santiago?
El método es ideal para suelos granulares con partículas de hasta 50 mm, muy comunes en los depósitos aluviales de la Región Metropolitana. En suelos finos con alto contenido de humedad se requiere un secado inmediato de la muestra para no distorsionar el cálculo del peso unitario seco.
¿Cuál es el rango de precio de un ensayo de densidad de campo con cono de arena?
¿Con qué frecuencia se debe calibrar la arena patrón que utiliza el laboratorio?
La arena Ottawa se calibra al inicio de cada jornada de trabajo y se verifica su densidad aparente suelta cada vez que se cambia de lote o se detecta una variación de humedad ambiental mayor al 15%, cumpliendo con la exigencia de la NCh 1516.
¿El ensayo de cono de arena sirve para controlar la compactación bajo un pavimento de hormigón?
Sí, es el método de referencia para verificar la densidad de la subrasante y la subbase granular antes de hormigonar. Un control adecuado en esta etapa previene el fisuramiento del pavimento rígido por asentamientos diferenciales del suelo de soporte.
