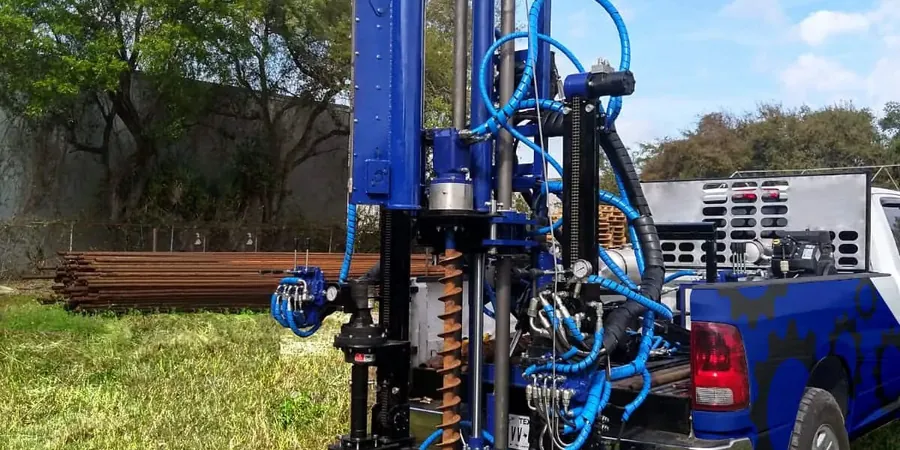

El equipo de penetración estándar llega a la obra montado sobre un camión todoterreno con un trípode de 63,5 kg. En Santiago, donde la cuenca del Mapocho acumula gravas y arenas sueltas sobre un basamento rocoso a profundidad variable, el ensayo SPT se convierte en la herramienta más usada para medir la resistencia a la penetración. El operario eleva el martillo a 76 cm de caída libre y registra el número de golpes N en cada metro. Ese valor, corregido por energía y presión de confinamiento, alimenta directamente el cálculo de capacidad portante y asentamientos. Por eso, antes de fundar una losa o un pilote conviene complementar el registro con un estudio de mecánica de suelos que integre los resultados del SPT con ensayos de laboratorio, o con tomografía sísmica cuando se necesite perfil de velocidades de onda en profundidad.
El N-SPT corregido en Santiago permite estimar capacidad portante en gravas y arenas con correlaciones de Meyerhof y Bowles, calibradas localmente.
Metodología y alcance
Consideraciones locales
Un edificio de 8 pisos en la comuna de Las Condes, proyectado sobre gravas fluviales del Mapocho, presentó valores de N-SPT de solo 12 golpes/pie a 6 metros de profundidad. El equipo de geotecnia detectó que la capa suelta correspondía a un depósito de arena limosa con alta plasticidad, no identificado en el reconocimiento superficial. Sin el ensayo SPT, la cimentación superficial habría inducido asentamientos diferenciales del orden de 3 cm. La solución fue profundizar los pilotes hasta la grava densa (N > 40) a 14 metros, validando el diseño con un estudio de asentamiento diferencial que consideró las cargas de servicio y la variabilidad del perfil.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
WhatsApp directo: +56 9 7709 2993La forma más rápida de cotizar
Email: contacto@geotecnia1.biz
Normativa aplicable
NCh 3392: Método estándar para ensayo de penetración estándar (SPT) y muestreo de suelos, NCh1508: Geotecnia — Clasificación de suelos con fines de ingeniería, NCh433.Of2012: Diseño sísmico de edificios (incorpora correcciones por tipo de suelo)
Servicios técnicos asociados
Muestreo con tubo partidor
Recuperación de muestras alteradas cada metro durante la perforación. El tubo partidor de acero (diámetro exterior 51 mm) permite extraer el suelo sin distorsión significativa. Se registra el N-SPT y se clasifica visualmente el material. Ideal para identificar horizontes de grava, arena o arcilla en la cuenca de Santiago.
Correlaciones geotécnicas a partir del N-SPT
A partir del valor N corregido, estimamos parámetros como el ángulo de fricción (φ), la densidad relativa (Dr) y el módulo de elasticidad (E). Aplicamos correlaciones de Peck, Meyerhof y Bowles, calibradas con ensayos de laboratorio locales. El resultado alimenta directamente el diseño de cimentaciones y taludes.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta un ensayo SPT en Santiago?
El rango referencial para un ensayo SPT en Santiago es entre $270.000 y $386.000 por punto de muestreo, dependiendo de la profundidad y la accesibilidad del terreno. El valor incluye la movilización del equipo, la ejecución del ensayo y el registro de N-SPT. Para volúmenes mayores se aplican descuentos por punto adicional.
¿Qué diferencia hay entre el N-SPT y la capacidad portante del suelo?
El N-SPT es un valor de resistencia a la penetración medido en campo (golpes/pie). La capacidad portante es un parámetro calculado a partir del N corregido usando correlaciones empíricas como las de Meyerhof o Bowles. En Santiago, para gravas densas con N > 40, la capacidad portante puede superar los 5 kg/cm², mientras que en arenas sueltas con N < 10 baja a menos de 1 kg/cm².
¿En qué tipo de suelos de Santiago es más útil el ensayo SPT?
El SPT funciona mejor en suelos granulares (gravas, arenas) y en arcillas de consistencia media a dura. En la cuenca de Santiago, los depósitos aluviales del Mapocho y los coluviales de la precordillera son ideales para este ensayo. No se recomienda en arcillas muy blandas ni en suelos con alta plasticidad donde el tubo partidor puede obturarse.
¿Cuánto tiempo toma realizar un ensayo SPT en Santiago?
Un punto de SPT hasta 15 metros de profundidad toma entre 1,5 y 3 horas en condiciones normales, incluyendo la instalación del equipo y la ejecución de golpes cada metro. En terrenos con acceso difícil o con presencia de bolones (común en la zona oriente de Santiago), el tiempo puede extenderse a 4 horas por punto.
